二、產品性能特點及規格參數

2.1、產品特點

? 可靠的低頻信號發射

? 有效感應半徑0.5m~2.5m，距離可調節

? 支持設備狀態上報

? 支持主動/被動工作模式的選擇

? 12VDC輸入

? 支持LED指示

? 安裝調試方便快捷

2.2、規格參數

? 電源：12VDC

? 峰值電流：0.5A

? 工作電流：<90mA

? 尺寸規格：86*86*45

? 重量：110g

? 工作溫度:         -30℃ ～ +60℃

保存溫度 :        -40℃ ～ +80℃

3.2、安裝要求

本產品安裝前必須先在墻面安裝好86暗盒，暗盒高度標高1.3M，并將12V直流電源和通訊線（線型RVSP4*0.5）引入到暗盒內，才可進行后續安裝。

注：具體的通訊線路是否需要，需要看具體的項目具體涉及要求。

3.3、安裝步驟：

A、檢查并清理暗盒內的異物（混凝土塊、灰塵等）；

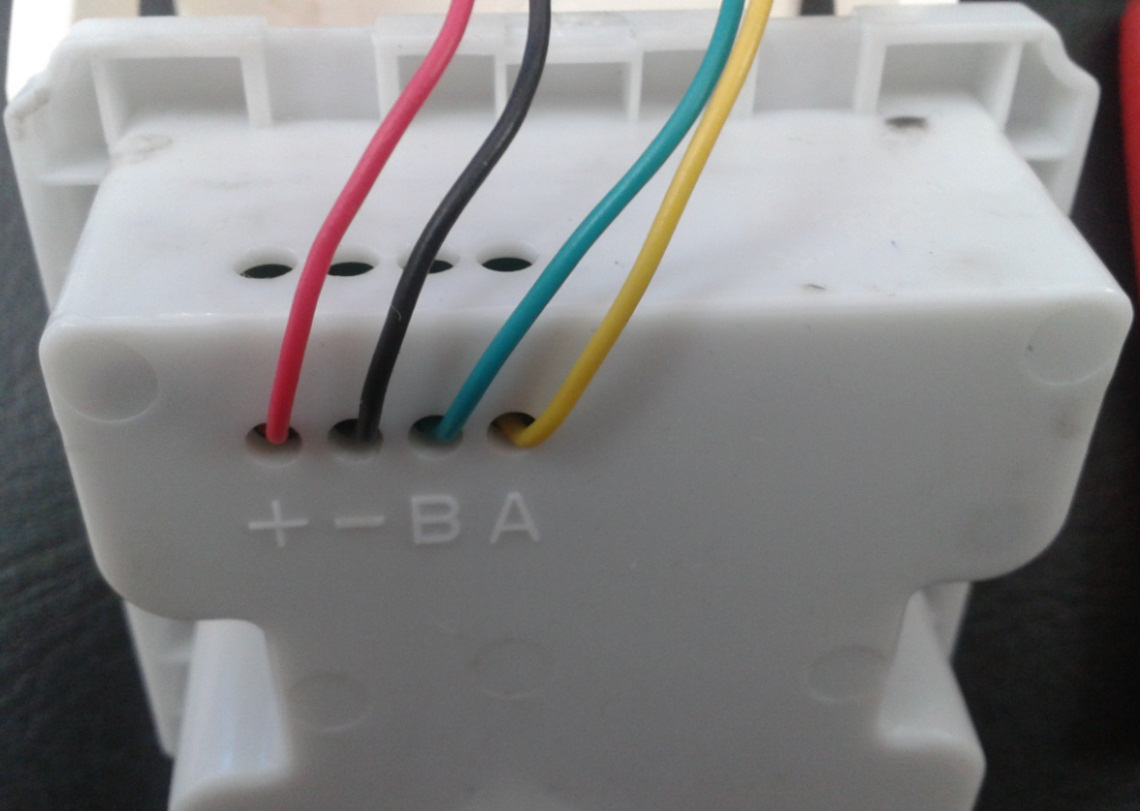

B、安裝使用要求線材一一對應接入，并擰緊螺絲；

激勵器接線存在三種類型：僅接入電源線、不走485總線、走485總線。

B.1、僅接入電源線：就是只接電源線正負極即可

B.2、不走485總線：即485通訊線直接接入控制板或者上位系統，如下圖示

B.3、走485總線：若激勵器走485總線形式接入控制板或者上位系統的，則必須在激勵器端的通訊線上手拉手（菊花型）接入，具體見下圖：

C、拆開激勵器的面蓋；

D、將激勵器安裝在暗盒上（注意激勵器的安裝方向標志）；

E、記錄激勵器內部的ID碼，并在地圖上標明該激勵器的位置和ID碼（為系統進行標定做資料的整理及收集）

F、最后扣好激勵器的面蓋（注意面蓋的安裝方向）

G、初步的檢測要求

設備上電后，可看到電源指示正常即可！如下圖中紅色LED燈亮，也可打開前蓋看到LED燈的指示！

四、激勵器的檢測

一般情況下出廠的設備均是經過嚴格檢測符合質量要求的產品，但在實際的使用過程中因?yàn)楦鞣N原因可能導致激勵器會出現異常，此時需要采用專業的工具進行激勵器檢驗測試。

4.1、激勵器范圍的測試

   在實際使用過程中可能會出現激勵器感應的范圍與標稱的范圍不一致，從而影響使用效果，這時需要采用專用的測試標簽來檢測范圍的大小。

4.2、激勵器ID碼的驗證

有時需要驗證激勵器的ID碼與產品內部標識，或者后臺系統標記的一致性，故需要用測試標簽在該激勵器的感應范圍內，通過射頻將該ID碼發送到系統后臺，或者便攜式的閱讀器與PC組成的系統中進行查驗。
