1.1 編寫目的
對利用RFID技術進行倉庫和零售管理運營軟件的功能進行詳細定義。
1.2 術語與縮略詞
下列術語、定義和縮略語適用于本標準：
1.3 對象及范圍
1、開發人員、DBA、測試人員；
2、研發主管領導、產品人員；
1.4 參考資料
1、《RFID技術標準》
2、《RFID技術與應用》
3、《射頻識別技術》
4、《基于RFID的電子標簽系統設計》
5、《宏德利RFID管理運營軟件設計方案書》
1. 系統總體設計
2.1 系統建設總體目標
基于RFID技術，建立宏德利RFID管理運營軟件，為工廠、經銷商、門店建立智能出入庫管理系統，對倉庫到貨檢驗、入庫、出庫、調撥、移庫移位、庫存盤點等各個作業環節的數據進行自動化數據采集，并通過各種無線通道和手持終端及固定采集終端將采集數據實時上傳至后臺系統，保證倉庫出入庫管理各個環節數據輸入的速度和準確性，確保企業及時準確地掌握庫存的真實數據，合理保持和控制企業庫存。利用系統的庫位管理功能，更可以及時掌握所有庫存物資當前所在位置，有利于提高企業倉庫管理的工作效率。

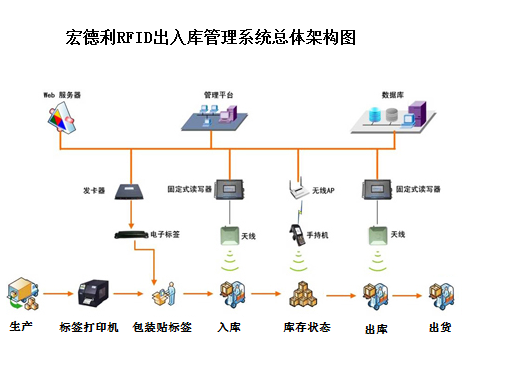

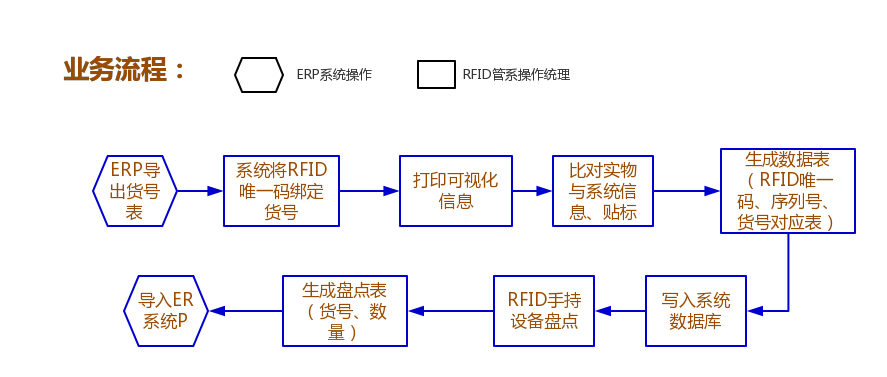

2.2 系統的總體架構設計
該系統采用B/S結構設計，整個系統的流程和主要功能如下：
1、購買標簽：廠家根據需求向宏德利購買標簽，宏德利根據客戶需求對標簽進行賦碼和加密后提供給客戶；
2、廠家將產品信息寫入RFID標簽，系統自動加密。并自動生成二維碼和條形碼（尺寸規格可以自定義），三者自動關聯。二維碼供消費者查詢產品信息，條形碼信息廠家定義，供收銀系統使用。（本系統入庫子系統所導出報表含有廠家原ERP系統可以識別的條碼信息，該報表導入到廠家原ERP系統時自動導入條碼信息，供收銀系統使用）
3、工廠出庫：庫房門設置安裝宏德利超高頻的RFID自動讀寫器。出庫前需申請審批確認，否則貨物經過時，系統將報警。經過審批后，貨物經過庫房門，系統自動記錄出庫數量，庫存數自動減少，并自動核對申請數和出庫數是否相符，相符的系統打印出庫單。數量規格任一信息不符的，系統將報警，這時需要人工核驗。
4、經銷商和門店入庫：所有倉庫事先設定好“貨位”，每個貨位安置一個固定不變的RFID標簽，并有文字描述說明，繪制“貨位”分布圖。
在系統內申請入庫，并匹配好“貨位”，貨物從庫房門進入倉庫，讀寫器自動讀取貨物信息，如數量規格與申請入庫的不符，系統將報警，需人工核驗。相符的，系統顯示待入庫，貨物放置到事先設置好的“貨位”，貨位上的自動讀寫器讀取到信息并與申請入庫信息匹配時，入庫完成，“貨位”如未安裝自動讀寫器，則需要用手持機掃描一下貨位RFID標簽，再掃描貨位上的貨物，使二者關聯，以便確認入庫完成。
5、移庫：系統發出移庫申請，手持機可以定位到貨物，將貨物轉移到目標“貨位”，用手持機掃描“貨位”標簽，使其關聯，系統庫存自動做相應增減。
6、配貨：系統發出出庫指令，手持機上可以自動找到相應貨物位置，自動生成最佳配貨路線，倉管員用手持機即可快速找到相應貨物，沿著配貨路線，快速完成配貨。
7、盤點：對于面積較小的倉庫，可以安裝固定讀寫器，確保讀寫器能讀到任意角落的貨物，盤點時系統發出盤點指令，固定讀寫器在幾秒鐘之類即可完成盤點。對于面積較大的倉庫，用手持機沿著倉庫走一圈，即可完成盤點。系統自動生成盤點報表。
8、監管區域設防撤防管理：監管區域需設置自動讀寫器，系統發出設防指令后，貨物一旦被移動，系統立刻報警，并發送短信到相關人員。
9、防偽查詢：店面員工，使用手持機，掃描單一貨物，可以將產品信息詳盡地展示給消費者，同時也可以展示搭配建議及效果圖，起到促進銷售的作用。
2.3 系統的硬件環境及技術
（1） 無線網絡技術：通過合理的部署無線AP，可以使無線信號全面覆蓋企業的任何角落，這樣一個無線網絡可為倉儲企業提供了一個實時數據傳輸通路，使各種信息暢通無阻。
（2） 手持終端和固定采集終端：倉庫工作人員可以用手持或固定采集終羰完成收貨（貨物與托盤綁定）、入庫、出貨（貨物與托盤取消綁定）、貨物換位、貨物拆箱、退貨處理、庫存盤點等工作。
（3） RFID技術： RFID識別是一種非接觸的自動識別技術。包括標簽（Tag）和讀寫器兩部分。Tag通過射頻信號識別目標對象并獲取相關數據，可工作于各種惡劣環境，并且可以高速識別多個標簽。
（4） 條形碼技術：條形碼具有識別速度快、識別率高、成本低廉的特點。
2. 宏德利RFID管理運營軟件功能設計
3.1 系統的體系結構設計
第一層數據采集層：RFID Tag、條碼、手持終端及固定式終端。
第二層通信層：各種無線通信技術WIFI、藍牙、GPRS、3G等。
第三層應用層：完成對采集數據的處理，包括入庫管理、出庫管理以及庫位管理等功能。
第四層數據集成層：完成與企業內其他系統的互連，實現數據共享和透明。

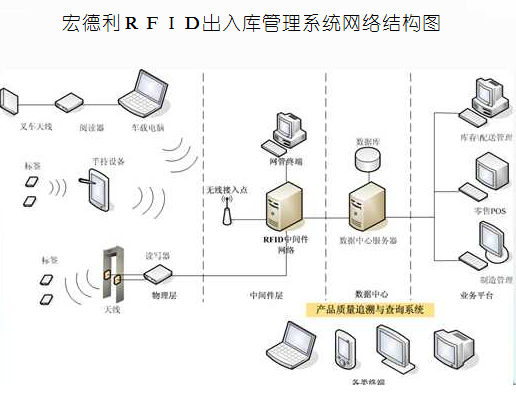

3.2 系統網絡架構圖
宏德利RFID管理運營軟件，采用B/S結構設計，通過在互聯網上架設運營服務器，供宏德利、工廠、經銷商、門店使用。
3.3 系統主要功能設計
宏德利RFID管理運營軟件，采用B/S結構設計，通過在互聯網上架設運營服務器，供宏德利、工廠、經銷商、門店使用，對工廠生產的主要產品進行智能庫存管理。主要包含運營管理、工廠管理、經銷商管理和門店管理四大部分。
3.3.1 運營管理
運營管理模塊供宏德利運營管理人員登錄使用，對ＲＦＩＤ卡進行初始化管理、分發以及對工廠、經銷商、門店相關的行為進行初始化與審核，具體包含如下功能：
1． RFID卡初始化功能：對RFID卡進行初始化設置，根據RFID內置的唯一ID加一串固定的字符串，產生16位的MD5碼，寫入RFID卡中，最后將RFID的唯一ID和md5碼均寫入RFID卡登記庫中。
2． RFID卡分發：將初始化登記后的RFID卡，分發給工廠，分發可采用RFID讀寫裝置，一次性讀所有分發的卡即可。
3． 經銷商審核：對使用本系統的經銷商進行審批，工廠要新增經銷商時，在系統中進行經銷商申請登記，待宏德利審批通過后，該經銷商才生效，可以使用本系統。審核時需登記該經銷商使用本系統的到期期限。
4． 經銷商服務期限延期登記：到使用期限后的經銷商要繼續使用本系統，需使用該功能進行延期登記，延長其使用期限。
5． 門店審核：對使用本系統的門店進行審批，工廠要新增門店時，在系統中進行門店申請登記，待宏德利審批通過后，該門店才生效，可以使用本系統。審核時需登記該門店使用本系統的到期期限。
6． 門店服務期限延期登記：到使用期限后的門店要繼續使用本系統，需使用該功能進行延期登記，延長其使用期限。
7． 手持客戶端管理：手持客戶端是指Android系統的智能手機APK程序。需要使用手持客戶端的用戶下載APK程序后，進入系統進行使用申請登記，系統自動獲取該用戶的手機號碼做為該APK程序的唯一標識。用戶在登記時需選擇是工廠客戶、經銷商客戶、或門店客戶，管理員根據用戶特性分配其相應的用戶權限。（軟件和手持機綁定，手持機的藍牙編號是惟一的且不變的）
3.3.2 工廠管理
工廠管理模塊供工廠管理、工作人員登錄使用，對工廠的庫存進行RFID方式的智能管理，具體包含如下功能：
1． RFID卡管理：確認接收宏德利分發的RFID初始化卡，并對RFID初始化卡進行管理。
2． 產品分類定義：對工廠生產的產品分類，在系統中進行定義。
3． 產品管理：對工廠生產的所有產品信息進行登記。最少應包含產品編號，條形碼，二維碼，產品名稱，所屬產品分類，產品規格信息，產品尺寸信息，銷售價格等。
4． 產品組合定義：可以將零賣的多個產品進行組合定義為一個新的產品，當銷售新產品時，系統將自動對該組合的產品進行出庫自動檢測，當產品組合少某一個組合時系統自動報警提示。
5． 倉庫定義：對工廠的倉庫進行編號管理，支持一個工廠多個倉庫。
6． 經銷商管理：對工廠對應的經銷商進行管理，新增的經銷商需經宏德利審批通過后才生效。
7． 門店管理：對工廠所有的銷售門店進行管理。新增的門店需經宏德利審批通過后才生效。
8． 生產、貼標簽
企業根據需求，向宏德利購買基于RFID的電子標簽，宏德利根據客戶的要求，設計RFID電子標簽的基本版式，并對電子標簽進行賦碼和加密后提供給客戶。客戶完成產品的生產時，通過電子標簽打印機打印電子標簽（也就是將產品信息寫入電子標簽，包括產品名稱、產品規格、圖片等），打印的電子標簽，包含該產品唯一的電子標簽，以及二維碼和條形碼（尺寸規格可以自定義），三者自動關聯，（打印電子標簽時可以選擇關掉條碼二維碼打印功能，因有些廠家不需要這些可視化信息。并生成外包裝標簽，將產品規格、圖片、二維碼等信息打印出來貼在外包裝上，這個外包裝標簽無電子標簽，僅提供產品可視化信息方便管理）。二維碼供消費者查詢產品信息，條形碼信息廠家定義，供收銀系統使用。然后將該電子標簽貼上產品。
9． 質檢：質檢人員在系統中登記，檢驗合格的產品信息，并通過RFID卡讀寫裝置，為該產品貼上RFID卡，并與產品進行關聯，系統自動記錄生產日期。（每日由生產部門發起入庫申請，經審批后，打印入庫單，倉庫應收到提醒，會同生產部門一起入庫，入庫確認型號數量無誤后在入庫單簽字，生產經理及老板等可查詢當日產量，月產量、周產量、總產量等）
10． 生產入庫管理（入庫單由生產部門先打印出來）
貨物通過自動讀寫器時，如讀寫器所讀到的型號和數量與入庫單一致時，聲光報警器顯示綠燈，不報警，倉管將產品擺放至產品固定的貨位上，并用手持機綁定貨位，入庫完成；所讀到的貨物與入庫單不符時，聲光報警器顯示紅燈，并發出聲音報警，同時手機APP上顯示實際讀到的型號和數量。這是需要用手持機進行再次確認，如一致，則完成入庫，如不一致，需退回生產部門，查詢原因，由生產部門相應處理后再次發起入庫申請。
11． 工廠銷售單管理
銷售人員使用本系統登記產品的銷售單，銷售單需指定對應的經銷商或門店和本次銷售對應的產品，如果產品存在組合出庫的情況，則要指明是單件出庫，還是組合出庫。銷售單經領導審批通過后，系統將自動生成該次銷售對應的出庫單。
12． 工廠出庫管理
工廠庫房門設置安裝宏德利超高頻的RFID自動讀寫器。出庫前需申請審批確認，否則貨物經過時，系統將報警。經過審批后，貨物經過庫房門，系統自動記錄出庫數量，庫存數自動減少，并自動核對申請數和出庫數是否相符，相符的系統打印出庫單。數量規格任一信息不符的，系統將報警，這時需要人工核驗。
13． 移庫：系統發出移庫申請，手持機可以定位到貨物，將貨物轉移到目標“貨位”，用手持機掃描“貨位”標簽，使其關聯，系統庫存自動做相應增減。
14． 配貨：系統發出出庫指令，手持機上可以自動找到相應貨物位置，自動生成最佳配貨路線，倉管員用手持機即可快速找到相應貨物，沿著配貨路線，快速完成配貨。
15． 盤點：對于面積較小的倉庫，可以安裝固定讀寫器，確保讀寫器能讀到任意角落的貨物，盤點時系統發出盤點指令，固定讀寫器在幾秒鐘之類即可完成盤點。對于面積較大的倉庫，用手持機沿著倉庫走一圈，即可完成盤點。系統自動生成盤點報表。
16． 監控區域設防撤防管理：監管區域需設置自動讀寫器，系統發出設防指令后，貨物一旦被移動，系統立刻報警，并發送短信到相關人員。（選配）
17． 報表系統：系統可按各種條件查詢產品的數量、位置，所在庫位等信息，可以按客戶要求的格式，導出入庫表，盤點表，出庫表，出入庫及存貨匯總表，（以及生產報表），供其查詢參考，或?qū)朐?/span>ERP系統。系統還應具有報表打印功能和出入庫單據打印功能。
18． 數據統計分析
系統可以按照時間、數量等要素，形成統計 報表，明晰周轉周期和效率，方便對庫存管理業務流程的計劃和控制，統的運行能夠加快貨物出入庫速度，從而增加庫存中心的吞吐量，能夠給管理者與決策者提供 及時準確的庫存信息，能夠提高貨物查詢的準確性，降低庫存水平、提高物流系統的效率，以強化企業的競爭力。
在客戶指定區域設置聲光報警裝置，一切系統認為非法的都將報警并發送短信給相關人員。
安裝溫濕度、煙感、視頻采集傳感器，設置報警閾值，并與系統報警系統相連接，系統會自動報警。
當與本系統有關的自動讀寫器或其他傳感器出現問題是，系統應能夠檢測出來，并與報警系統相關聯，提醒相關人員。
3.3.3 經銷商管理
經銷商管理模塊供工廠的經銷商對應的管理人員登錄使用，對經銷商的庫存進行智能管理，具體包含如下功能：
1． 經銷商入庫：對應工廠的銷售出庫單，經銷商進行入庫操作，可在經銷商的倉庫安裝RFID自動讀寫裝置，進行自動入庫，并與工廠銷售出庫單進行比對。
2． 經銷商出庫：經銷商進行出庫登記，經銷商出庫登記對應的是出庫至門店，出庫關聯倉管員，只有經過批準的人員與貨物同時被讀寫器讀到才是合法的，系統不會報警，否則系統將會報警。
3． 盤點：對于面積較小的倉庫，可以安裝固定讀寫器，確保讀寫器能讀到任意角落的貨物，盤點時系統發出盤點指令，固定讀寫器在幾秒鐘之類即可完成盤點。對于面積較大的倉庫，用手持機沿著倉庫走一圈，即可完成盤點。系統自動生成盤點報表。
4． 報表系統：對經銷商的庫存和出入庫銷售數據生成相應的報表。
3.3.4 門店管理
經銷商管理模塊供工廠的經銷商對應的管理人員登錄使用，對經銷商的庫存進行智能管理，具體包含如下功能：
1． 門店入庫：對應工廠的銷售出庫單或者是經銷商的出庫單，門店進行入庫操作，可在門店的倉庫安裝RFID自動讀寫裝置，進行自動入庫，并與相應的出庫單進行比對。
2． 門店銷售出庫：門店進行銷售登記，出庫關聯倉管員，只有經過批準的人員與貨物同時被讀寫器讀到才是合法的，系統不會報警，否則系統將會報警。
3． 盤點：對于面積較小的倉庫，可以安裝固定讀寫器，確保讀寫器能讀到任意角落的貨物，盤點時系統發出盤點指令，固定讀寫器在幾秒鐘之類即可完成盤點。對于面積較大的倉庫，用手持機沿著倉庫走一圈，即可完成盤點。系統自動生成盤點報表。
4． 報表系統：對門店的庫存和出入庫銷售數據生成相應的報表。
5． 防偽查詢：店面員工，使用手持機，掃描單一貨物，可以將產品信息詳盡地展示給消費者，起到促進銷售的作用。
3.4 手持客戶端功能設計
手持客戶端是指是指Android系統的智能手機APK程序，該程序主要用于對出入庫數據或庫存數據進行便捷式的比對與查詢，根據不同的使用權限可分別使用不同的功能，具體包含如下功能：
1． 盤點功能：使用手持機對倉庫進行自動盤點。
2． 門衛檢測功能：門衛使用手持機對出廠物品進行檢測。
3． 自動入庫功能：對未安裝固定讀寫器的倉庫使用手持機進行自動入庫。
4． 自動出庫功能：對未安裝固定讀寫器的倉庫使用手持機進行自動出庫。
5． 防偽查詢：店面員工，使用手持機，掃描單一貨物，可以將產品信息詳盡地展示給消費者，起到促進銷售的作用。
3.5 主要硬件設備
主要硬件設備的接口是指跟本系統相關的硬件產品的連接，具體包含如下硬件設備：
1. RFID隧道機。
2. USB聲光報警裝置。
3. RFID打印機。
4. 手持RFID讀取器。
5. 如果要使用手機短信，則包含短信貓或者短信網關的開發。
（系統要有對硬件進行自檢的功能）
